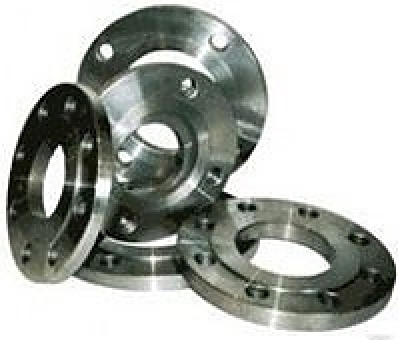

Фланцы стандартов DIN EN 1092-1

Цены на фланцы DIN EN 1092-1 уточняйте у менеджеров по телефонам или через форму обратной связи.

Существуют европейские стандарты, установленные Немецким институтом по стандартизации (DIN — Deutsches Institut f?r Normung) и Европейским комитетом по стандартизации (EN — European Committee for Standardization).

Стандарт DIN EN 1092-1 устанавливает требования к фланцам и их соединениям для труб, клапанов, фитингов и т. д., рассчитанным на давление Ру 2,5–400 МПа и номинальный диаметр Ду 10–4000 мм.

Стандарт определяет типы, размеры, материалы, допуски, резьбу, обработку поверхностей, маркировку фланцев, массу, размеры болтов и зависимость давления от температуры.

Стандарт DIN EN 1092-1 допускает производство фланцев прокаткой, ковкой, штамповкой, вырезкой из листовой стали, электросваркой полосового проката.

Стандартом DIN EN 1092-1 устанавливаются следующие типы фланцев:

Тип	Схема	Описание
Тип 01		Плоский приварной фланец
Тип 02		Свободный фланец под приварное кольцо (см. тип 32) или приварное соединение (см. тип 33)
Тип 02		Свободный фланец на отбортовке (см. тип 35)
Тип 02		Свободный фланец на отбортовке (см. тип 36)
Тип 02		Свободный фланец на отбортовке (см. тип 37)
Тип 04		Свободный фланец на отбортовке (см. тип 34)
Тип 05		Глухой фланец / заглушка
Тип 11		Приварной встык (воротниковый) фланец
Тип 12		Фланец приварной внахлест с «шеей»
Тип 13		Резьбовой фланец
Тип 21		Интегрированный фланец
Тип 32		Приварное кольцо для фланца тип 02
Тип 33		Отбортовка для фланца тип 02
Тип 34		Отбортовка для фланца тип 04
Тип 35		Отбортовка для фланца тип 02
Тип 36		Отбортовка для фланца тип 02
Тип 37		Отбортовка для фланца тип 02

По типу уплотнительных поверхностей фланцы DIN EN 1092-1 делятся на следующие исполнения:

Тип	Схема	Описание
Form A		Гладкая уплотнительная поверхность
Form B		Соединительный выступ
Form C		Шип
Form D		Паз
Form E		Выступ
Form F		Впадина
Form G		Выступ под кольцо АРМКО
Form H		Паз под кольцо АРМКО
