Гайки DIN 6915 (EN 14399-4) высокопрочные с увеличенным размером под ключ

Гайка DIN 6915 высокопрочная шестигранная с увеличенным размером под ключ используется вместе с болтом DIN 6914 (EN 14.399-4) и шайбами DIN 6916 (EN 14.399-6), EN 14.399-5 для крепления высоконагруженных предварительно напряженных резьбовых соединений (HV) стальных конструкций. Произведено - PEINERUmformtechnik (Германия)

Близкие аналоги ГОСТ:ГОСТ Р 52645-2006,ГОСТ 22354-77.

Технические характеристики

Класс точности: B.
Поле допуска резьбы: 6H.
Класс прочности: 10.

Дополнительные товары

Болт высокопрочный с шестигранной головкой с увеличенным размером под ключDIN 6914 (EN 14.399-4).
Шайба к высокопрочным болтам DIN 6916 (EN 14.399-6).
Шайба к высокопрочным болтам EN 14.399-5.
Болт призонный с шестигранной головкой высокопрочный с увеличенным размером под ключDIN 7999.

Аналоги (ISO, DIN, EN ISO)

Стандарт	Наименование	Примечание
EN 14.399-4	Гайка шестигранная высокопрочная с увеличенным размером под ключ	Отсутствуют существенные различия.

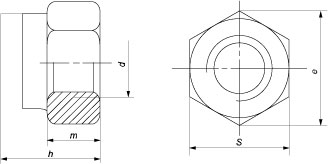

Параметры гайки	Номинальный диаметр резьбы d
M12	M16	М20	М22	М24	М27	М30	M36
Шаг резьбы, P	1,75	2	2,5	2,5	3	3	3,5	4
Высота гайки максимальная , m	DIN 6915	10	13	16	18	19	22	24	29
EN 14.399-4	20
mw	7,71	9,84	11,92	13,52	14,96	16,56	18,16	22,16
Диаметр, da	12	16	20	22	24	27	30	36
dw	DIN 6915	20	25	30	34	39	43,5	47,5	57
EN 14.399-4	20,1	24,9	29,5	33,3	38	42,8	46,6	55,9
Диаметр описанной окружности e, не менее	23,91	29,56	35,03	39,55	45,2	50,85	55,37	66,44
Размер под ключ, S	22	27	32	36	41	46	50	60

Все параметры в таблице указаны в мм.

Номинальный диаметр резьбы d	Теоретическая масса 1000 шт. гаек, кг
M12	23,3
M16	44,8
М20	73,9
М22	104
М24	155
М27	224
М30	300
M36	515
